raft学习与实现

贴一个raft可视化网站，方便直观学习：Raft Consensus Algorithm

前置知识：

**CAP:**一个分布式系统最多只能同时满足一致性（Consistency）、可用性（Availability）和分区容错性（Partition tolerance）这三项中的两项。

选择：

• 当一套系统在发生分区故障后，客户端的任何请求都被卡死或者超时，但是，系统的每个节点总是会返回一致的数据，则这套系统就是 CP 系统，经典的比如 Zookeeper。

• 如果一套系统发生分区故障后，客户端依然可以访问系统，但是获取的数据有的是新的数据，有的还是老数据，那么这套系统就是 AP 系统，经典的比如 Eureka。

raft笔记

相比于Paxos，一个易于理解的共识算法（共识即实现复制状态机：），并将其分解为以下三个子问题，主要有两钟RPC：Vote RPC和AppendEntries RPC

领导者选举

leader follow candicate

1. 每个follow只有一张选票，先来先得原则
2. follow什么时候会投票：requestVote rpc的任期号大于自己，否则requestVote rpc最新日志不比自己旧（日志索引+日志任期号 确定一个日志entry）
3. 只有candicate的日志和大多数的follow一样新时，即包含之前任期提交过的日志才会能当选leader
4. 什么时候当选leader，超过一半选票（为什么节点为奇数—在发生网络分区的时候…）

struct RequestVote
{
	int term;			// 当前任期号
	int candidateId;	// 自己的id
	int lastLogIndex;	// 自己最后一个日志索引
	int lastLogTerm;	// 自己最后一个日志的任期号
};
struct ResponseVote
{
	int term;			// 自己当前任期号
	bool voteGranted;	// 是否投票
};

这里有个细节：

当多个节点同时选举时就可能出现没有leader，raft引入随机超时选举机制来避免了活锁问题

日志复制

• 提交：执行日志指令到状态机，只有日志复制到多数节点，并且是当期的日志才能提交
• 一致性检查：在appendentries rpc中放入前一个日志索引和任期，follow找不到该日志则拒绝，leader发送前一个，直到相同。因此将通过一致性检查来确保状态一致：

当前日志任期不同时：

​ leader只会改变follow的日志中日志任期<=自己的，并且删除包含上一个日志任期到当前日志任期的之间的follow的日志

当前日志任期相同，索引不同时：

​ 补缺删增

其余情况在领导选举时便已经排除

struct AppendEntriesRequest
{
    int term;			// 任期号
    int leader;			// 自己id
    int preLogIndex;	// 前一个日志索引
    int preLogTerm;		// 前一个日志任期号
    repeated entries;			//
    int leaderCommit;	// 最新已提交日志号
};
struct AppendEntriesResponse
{
    int term;		// 任期号
    bool success;	// 是否复制成功
};

安全性

1. 选举限制：即leader选举中一定包含之前任期的所有被提交日志条，最后日志任期号大的日志更新，否则日志索引更大的日志更新
2. 提交限制只有当前任期的日志才能提交，满足这个条件才会提交之前任期的日志；倘若leader当前任期为7，没有任期7的日志，提交了任期4的日志，大多数完成提交，而有一个恢复的包含任期5、6却不包含4的机器当选leader后就会删掉follower中已提交的4的日志，造成一致性失败
3. 宕机处理：follower或candidate崩溃，发送给他们的requestVote和appendEntries和无限重复
4. 时间限制：广播时间 << 选举超时时间 << 平均故障时间

其他

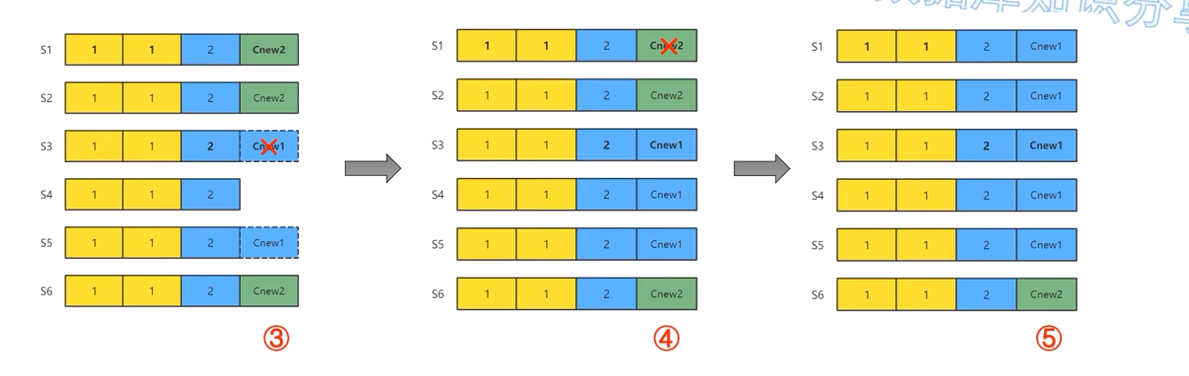

集群成员变更

使用更加简单的单节点集群成员变更，每次只变更一个节点，防止脑裂，这样新旧配置集群一定有重合

三个特征

strong leader leader election membership changes

日志压缩

使用快照，当日志占用空间太多，一个key只保留最新的一份value

解答：

raft通过集群和复制提高了服务的可用性，通过共识模块和日志实现一致性，在CAP中，存在网络分区时raft更坚定于一致性，牺牲可用性

raft并不适用于流量密集型服务，更适合一致性至关重要的低流量场景，他不是为高吞吐量，细粒度服务，更适合实现锁服务器，为更高级别的协议选举领导者、在分布式系统中复制关键配置数据等等，在一些极端情况下，发生网络分区节点不断超时选举，恢复时leader被迫成为follower再次选举，可见为了保持一致性raft牺牲了一些效率

Raft实现

分为四个模块实现，分别是领导选举，日志复制，持久化和键值数据库

leader election

从上面的vote结构中，一个实现elect的raft需要这些成员

std::vector<std::shared_ptr<RaftRpcUtil>> m_peers;	// 每一个其他节点工具类，用来实现节点间通信
int m_me;			// 我的id
int m_currenTerm;	// 当前任期
int m_voteFor;		// 我给谁投票
// 储存了快照中的最后一个日志的Index和Term
int m_lastSnapshotIncludeIndex;
int m_lastSnapshotIncludeTerm;
// 三种状态
enum Status
{
    Follower,
    Candidate,
    Leader
};
Status m_status;	// 自己的状态
// 选举超时
std::chrono::_V2::system_clock::time_point m_lastResetElectionTime;

有了这些基本信息就可以开始进行选举了，什么时候自己进行选举，当超过一定时间没有接收到leader发来的心跳包时，就会进入选举状态，这个时间从收到心跳包开始到结束是随机的，即在一段区间内生成随机超时时间，每个节点的超时时间都不一样，在electionTimeOutTicker中，判断suitableSleepTime是否还有剩余时间，有的话继续休眠，ticker触发的时间waketime肯定大于上次重置超时时间时的系统时间m_lastResetHearBeatTime，如果休眠结束后发现要比waketime大，说明这期间收到leader的心跳包了，否则超时进入选举状态，doElection，心跳的超时时间也是同理

void Raft::electionTimeOutTicker()
{
    while (true)
    {
        while (m_status == Leader)
        {
            usleep(HeartBeatTimeout);
        }
        std::chrono::duration<signed long int, std::nano> suitableSleepTime{};
        std::chrono::system_clock::time_point wakeTime{};
        {
            m_mtx.lock();
            wakeTime = now();
            suitableSleepTime = getRandomizedElectionTimeout() + m_lastResetElectionTime - wakeTime;
            m_mtx.unlock();
        }

        if (std::chrono::duration<double, std::milli>(suitableSleepTime).count() > 1)
        {
            // 获取当前时间点
            auto start = std::chrono::steady_clock::now();

            usleep(std::chrono::duration_cast<std::chrono::microseconds>(suitableSleepTime).count());
            // std::this_thread::sleep_for(suitableSleepTime);

            // 获取函数运行结束后的时间点
            auto end = std::chrono::steady_clock::now();

            // 计算时间差并输出结果（单位为毫秒）
            std::chrono::duration<double, std::milli> duration = end - start;

            // 使用ANSI控制序列将输出颜色修改为紫色
            std::cout << "\033[1;35m electionTimeOutTicker();函数设置睡眠时间为: "
                      << std::chrono::duration_cast<std::chrono::milliseconds>(suitableSleepTime).count() << " 毫秒\033[0m"
                      << std::endl;
            std::cout << "\033[1;35m electionTimeOutTicker();函数实际睡眠时间为: " << duration.count() << " 毫秒\033[0m"
                      << std::endl;
        }

        if (std::chrono::duration<double, std::milli>(m_lastResetElectionTime - wakeTime).count() > 0)
        {
            // 说明睡眠的这段时间有重置定时器，那么就没有超时，再次睡眠
            continue;
        }
        doElection();
    }
}

进入竞选状态，而doElection做的是开始向其他节点发送rpc请求，参数设置即RequestVote所需的四个参数，创建一个子线程来进行节点间通信

for (int i = 0; i < m_peers.size(); i++)
{
    if (i == m_me) continue;
    int lastLogIndex = -1, lastLogTerm = -1;
    getLastLogIndexAndTerm(&lastLogIndex, &lastLogTerm); // 获取最后一个log的term和下标

    std::shared_ptr<raftRpcProctoc::RequestVoteArgs> requestVoteArgs =
        std::make_shared<raftRpcProctoc::RequestVoteArgs>();
    requestVoteArgs->set_term(m_currentTerm);
    requestVoteArgs->set_candidateid(m_me);
    requestVoteArgs->set_lastlogindex(lastLogIndex);
    requestVoteArgs->set_lastlogterm(lastLogTerm);
    auto requestVoteReply = std::make_shared<raftRpcProctoc::RequestVoteReply>();
    std::thread t(&Raft::sendRequestVote, this, i, requestVoteArgs, requestVoteReply,
                  votedNum); // 创建新线程并执行b函数，并传递参数
    t.detach();
}

在子线程中执行sendRequestVote，利用rpc通信屏屏蔽通信细节，就好像在本地调用一样获取投票结果回应，然后进行判断

1. 是否对方Term大，是则退出选举状态，重置状态
2. 此时投票人应该已经修改Term和candidate一样，voteNum++
3. 投票达到大多数，成为leader
4. 开始进行日志复制
5. 持久化操作

bool ok = m_peers[server]->RequestVote(args.get(), reply.get());
...
std::lock_guad<std::mutex> lokc(m_mtx);
if (reply->term() > m_currenTerm)
{
    m_status = Follower;
    m_currenTerm = reply->term();
    m_voteFor = -1;
    persisit();
    return true;
}
*voteNum = *votedNum + 1;
if (*votedNum >= m_peers.size() / 2 + 1)
{
    *votedNum = 0;
    m_status = Leader;
    int lastLogIndex = getLastLogIndex();
    for (int i = 0; i < m_nextIndex.size(); i++)
    {
        m_nextIndex[i] = lastLogIndex + 1; // 有效下标从1开始，因此要+1
        m_matchIndex[i] = 0;               // 每换一个领导都是从0开始，见fig2
    }
    std::thread t(&Raft::doHeartBeat, this); // 马上向其他节点宣告自己就是leader
    t.detach();

    persist();
}

log replication

心跳机制跟日志复制一样，只是没有日志实体

实现日志复制我们主要需要这些成员信息，m_matchIndex和m_nextIndex在可视化中可以明显的看到是每个LogEntry右小角小黑点和箭头，所以在日志复制中这两个成员变量很关键，同时随通信进行，收到reply后m_nextIndex和m_matchIndex前进，如果要进行日志复制优化就是实现快速查找m_nextIndex

int m_currenTerm;		// 任期号
std::vector<raftRpcProctoc::LogEntry> m_logs; // 日志体
int m_commitIndex;		// 最后一个提交索引
int m_lastApplied;		// 最后一个

std::vector<int> m_nextIndex;		// 每个节点需要进行日志复制的index
std::vector<int> m_matchIndex		// 每个节点已经完成日志复制的index

std::shared_ptr<LockQueue<ApplyMsg>> applyChan; // client从这里取日志（2B），client与raft通信的接口
// ApplyMsgQueue chan ApplyMsg // raft内部使用的chan，applyChan是用于和服务层交互，最后好像没用上

// 心跳超时，用于leader
std::chrono::_V2::system_clock::time_point m_lastResetHearBeatTime;

// 储存了快照中的最后一个日志的Index和Term
int m_lastSnapshotIncludeIndex;
int m_lastSnapshotIncludeTerm;

上面当选leader后创建子线程调用doHeartBeat，同doElection一样，这里的参数稍微复杂，因为实现了日志压缩模块，即将一部分日志体压缩成快照了，需要一个appendNums，match为0，nextIndex为lastLogIndex的下一个

1. 判断如果nextIndex<=快照，直接发送快照
2. 否则根据快照index获取m_logs日志项
3. 创建线程调用sendAppendEntries

auto appendNums = std::make_shared<int>(1); // 正确返回的节点的数量
for (int i = 0; i < m_peers.size(); ++i)
{
    // 日志压缩加入后要判断是发送快照还是发送AE
    if (m_nextIndex[i] <= m_lastSnapshotIncludeIndex)
    {
        std::thread t(&Raft::leaderSendSnapShot, this, i); // 创建新线程并执行b函数，并传递参数
        t.detach();
        continue;
    }

    int preLogIndex = -1;
    int PreLogTerm = -1;
    getPreLogInfo(i, &preLogIndex, &PreLogTerm);
    std::shared_ptr<raft::raftRpcProctoc::AppendEntriesArgs> appendEntriesArgs =
        std::make_shared<raftRpcProctoc::AppendEntriesArgs>();
    appendEntriesArgs->set_term(m_currenTerm);
    appendEntriesArgs->set_leaderid(pm_me);
    appendEntriesArgs->set_prelogindex(preLogIndex);
    appendEntriesArgs->set_prelogterm(PreLogTerm);
    appendEntriesArgs->clear_entries();
    appendEntriesArgs->set_leadercommit(m_commitIndex);
    if (preLogIndex != m_lastSnapshotIncludeIndex)
    {
        for (int j = getSlicesIndexFromLogIndex(preLogIndex) + 1; j < m_logs.size(); ++j)
        {
            raftRpcProctoc::LogEntry *sendEntryPtr = appendEntriesArgs->add_entries();
            *sendEntryPtr = m_logs[j];
        }
    }
    else
    {
        for (const auto &item : m_logs)
        {
            raftRpcProctoc::LogEntry *sendEntryPtr = appendEntriesArgs->add_entries();
            *sendEntryPtr = item;
        }
    }
    int lastLogIndex = getLastLogIndex();
    // leader对每个节点发送的日志长短不一，但是都保证从prevIndex发送直到最后
    myAssert(appendEntriesArgs->prevlogindex() + appendEntriesArgs->entries_size() == lastLogIndex,
             format("appendEntriesArgs.PrevLogIndex{%d}+len(appendEntriesArgs.Entries){%d} != lastLogIndex{%d}",
                    appendEntriesArgs->prevlogindex(), appendEntriesArgs->entries_size(), lastLogIndex));
    // 构造返回值
    const std::shared_ptr<raftRpcProctoc::AppendEntriesReply> appendEntriesReply =
        std::make_shared<raftRpcProctoc::AppendEntriesReply>();
    appendEntriesReply->set_appstate(Disconnected);

    std::thread t(&Raft::sendAppendEntries, this, i, appendEntriesArgs, appendEntriesReply,
                  appendNums); // 创建新线程并执行b函数，并传递参数
    t.detach();
}
m_lastResetHearBeatTime = now(); // leader发送心跳，就不是随机时间了

而后sendAppendEntries也是类似，远程调用，进行判断，这里的reply比上面原理中多出两个类型，用来快速调整nextIndex和标识节点网络状态，AppState没什么必要，收不到回复就一直重发就好了

int32 UpdateNextIndex=3;

int32 AppState=4;

1. 还是首先判断对方Term，大则说明自己已经过期，回到follower
2. 判断受否复制成功，否，则什么也不做
3. 判断有无UpdateNextIndex，有，说明不匹配，更新nextIndex
4. appendNums++，当大多数复制成功，则提交
5. 当提交的日志属于currentTerm才可以更新m_commitIndex

bool ok = m_peers[server]->AppendEntries((args.get(), reply.get()));
if (!reply->success())
{
    if (reply->updatenextindex() != -100) m_nextIndex[server] = reply->updatenextindex(); // 失败是不更新mathIndex的
    else
    {
        *appendNums = *appendNums + 1;
        m_matchIndex[server] = std::max(m_matchIndex[server], args->prevlogindex() + args->entries_size());
        m_nextIndex[server] = m_matchIndex[server] + 1;
        int lastLogIndex = getLastLogIndex();

        if (*appendNums >= 1 + m_peers.size() / 2)
            *appendNums = 0;
            if (args->entries_size() > 0 && args->entries(args->entries_size() - 1).logterm() == m_currentTerm)
                m_commitIndex = std::max(m_commitIndex, args->prevlogindex() + args->entries_size());
    }
}

重写rpc方法

// 重写rpc方法
void Raft::RequestVote(google::protobuf::RpcController *controller, const ::raftRpcProctoc::RequestVoteArgs *request,
                       ::raftRpcProctoc::RequestVoteReply *response, ::google::protobuf::Closure *done)
{
    RequestVote(request, response);
    done->Run();
}

void Raft::AppendEntries(google::protobuf::RpcController *controller,
                         const ::raftRpcProctoc::AppendEntriesArgs *request,
                         ::raftRpcProctoc::AppendEntriesReply *response, ::google::protobuf::Closure *done)
{
    AppendEntries1(request, response);
    done->Run();
}
void Raft::InstallSnapshot(google::protobuf::RpcController *controller,
                           const ::raftRpcProctoc::InstallSnapshotRequest *request,
                           ::raftRpcProctoc::InstallSnapshotResponse *response, ::google::protobuf::Closure *done)
{
    InstallSnapshot(request, response);

    done->Run();
}

rpc方法调用

bool raftRpcUtil::AppendEntries(raftRpcProctoc::AppendEntriesArgs *args, raftRpcProctoc::AppendEntriesReply *response)
{
    MprpcController controller;
    stub_->AppendEntries(&controller, args, response, nullptr);
    return !controller.Failed();
}

bool raftRpcUtil::RequestVote(raftRpcProctoc::RequestVoteArgs *args, raftRpcProctoc::RequestVoteReply *response)
{
    MprpcController controller;
    stub_->RequestVote(&controller, args, response, nullptr);
    return !controller.Failed();
}

raft是一种共识算法，目的实现分布式一致性，为实现目的采用了强领导模型，因此构建raft的关键模块是随机的选举计时器

follower and candidate始终运行一个runElectionTimer协程，electionTimeout为150~300ms，这还使用10毫秒的ticker负责判断状态，以快速响应该节点的状态变化，同一时间可能运行多个runElectionTimer协程，通过term判断旧的退出

leader运行一个协程，每50ms执行leaderSendheartbeats
